BS-36

تم تصميم BS-36 وتطويره لتقديم حلول محددة للمشكلات الأكثر شيوعًا في صناعة صناعة الكتل الخرسانية. BS-36 دائمًا متقدمًا بخطوة واحدة بين منافسيها بإمكانيات إنتاجها للكتل الخرسانية المتنوعة. آلات البلوك الخرسانية متعددة الطبقات غير قادرة على إنتاج كتل خرسانية مختلفة (أحجار رصيف ، كتل مجوفة إلخ) ؛ ولكن مع هيكلها ذو الطبقة الواحدة متعدد الاستخدامات ، فإن BS-36 قادرة على إنتاج رصف وحجارة رصيف وكتل مجوفة وما إلى ذلك عن طريق تثبيت قوالب مناسبة على الماكينة. يضمن الهيكل القابل للتوسعة بالكامل لمصنع BS-36 تلبية متطلبات المستثمرين اقتصاديًا وسريعًا ، خاصة عندما يطلب المستثمرون المزيد من السعة.

حجم الطبلية BS 36

مع برنامج الأتمتة PLC الذي تم تطويره بواسطة مهندسي CONSTMACH R&D ، يحتاج مصنع BS-36 بأكمله إلى مشرف واحد فقط للعمل. يعمل المصنع بالكامل بشكل أوتوماتيكي بالكامل لذلك يتم الحفاظ على جودة الإنتاج لكل دورة والقدرة الإنتاجية لكل نوبة عمل واستقرارها. كما يتيح نظام الأتمتة تشغيل المحطة بسرعات مختلفة. قام مهندسو CONSTMACH بتقييم لوحة التحكم PLC التقليدية إلى حل صغير ومبسط. لوحة التحكم التي تم تطويرها مؤخرًا تفيد أحدث التحسينات في تقنية PLC وتقدم شاشة LCD تعمل باللمس مع واجهة مستخدم رسومية سهلة الاستخدام. يوفر نظام التشغيل الآلي أيضًا أداة أرشفة وإعداد تقارير. يمكن للمشرفين الوصول إلى بيانات الإنتاج المؤرشفة في أي وقت ؛ يمكن أيضًا طباعة هذه البيانات باستخدام طابعة نقطية و / أو طابعة نافثة للحبر متصلة بالنظام. يمكنك مشاهدة التصميم العام ومعلومات النقل وصور مصانع بلوك الخرسانة - BS-36 عن طريق النقر فوق علامات التبويب ذات الصلة ويمكنك طلب عرض أسعار بالنقر فوق طلب علامات اقتباس.

تقلل المعدات الصديقة للشحن الخاصة بمصانع بلوك الخرسانة لدينا من تكلفة النقل لعملائنا من خلال هيكلها المعياري وإتاحتها لشحنها داخل مقطورات وحاويات شاحنات مغلقة.

BS-36 المواصفات الفنية

1- الآلة	قطع داخلية ووقت الطباعة لكل منصة نقالة	20 قطعة انترلوك - 30 ثانية
	قطع الكتلة ووقت الطباعة لكل منصة نقالة	كتلة 8 قطع --- 23 ثانية
	قوة المضخة	48 لتر / دقيقة الكفاءة: 0.98
	قدرة المبرد الهيدروليكي	90 lt/min , 0,18 kw
	العلامة التجارية للنظام الهيدروليكي وسعة الزيت	Tellus 46 ، 180 لتر
	الضغط الهيدروليكي لآلة العمل	120 بار
	قوة ضغط الاهتزاز	11 000 kgf
	حجم الجهاز ووزنه	2.2x5,5x2.5 7500 kg
قالب الانترلوك	قطع الأكسجين وتجميد CNC --- 650 كجم
قالب كتلة	نظام القطع بالليزر لوحة التآكل ---- 750 كجم
2 - روبوت التراص	قوة المضخة	21 lt/min x 2pcs
2 - روبوت التراص	حجم ووزن الروبوت	1,45x3x1,5m 1500 kg
4 - تحكم كهربائي	Moduls وشاشة PLC	شنايدر (فرنسا) شاشة لمس 7 بوصة
4 - تحكم كهربائي	ماركة Termique و Condactor	شنايدر (فرنسا) Weid Moeller (ألمانيا)
5- فرقة الهاون	بحجم	8 m length , 70 cm width, 1000 kg
6- الخلاط	سعة الخلاط	250 dm³
	خلط وزن المنتج ووقت الخلط	400 كجم رمل 65 كجم أسمنت + 30 كجم ماء ، متوسط 2.5 دقيقة:
	تآكل الصاج	السمك: 15 مم الموديل: st52 صلب
	قوة المحرك واللحظة	15 كيلو واط ، 40 دورة في الدقيقة 2 قطعة 4500 نيوتن متر
7- شريط رمل	بحجم	طول 10 م ، عرض 60 سم ، وزن 1000 كجم
8 - مجاميع النطاط وحزام الوزن	سعة ووزن القادوس	8m³ x 3 pcs --- 4500 kg
	نوع الصمام والقوة	نظام الاهتزاز ، 0،5 كيلو واط × 3 قطع
	طول النطاق	10 م عرض الفرقة: 70 سم الوزن: 1400 كجم
	معدات وزن خزان التحميل	سعة 4 قطع × 1 لتر
9 - صوامع الاسمنت والمعدات	سعة الصومعة ووزنها	45 t ---- 5500 kg
	حجم الصومعة	قطر الحاوية 2250 × 11500 مم
	سعة وزن الأسمنت	300 kg
	Loadcell ماركة	ESIT 1 قطعة 500 كجم تحميل
صمام أمان وفلتر مساحة 24 م² (airjetplus):

BS-36

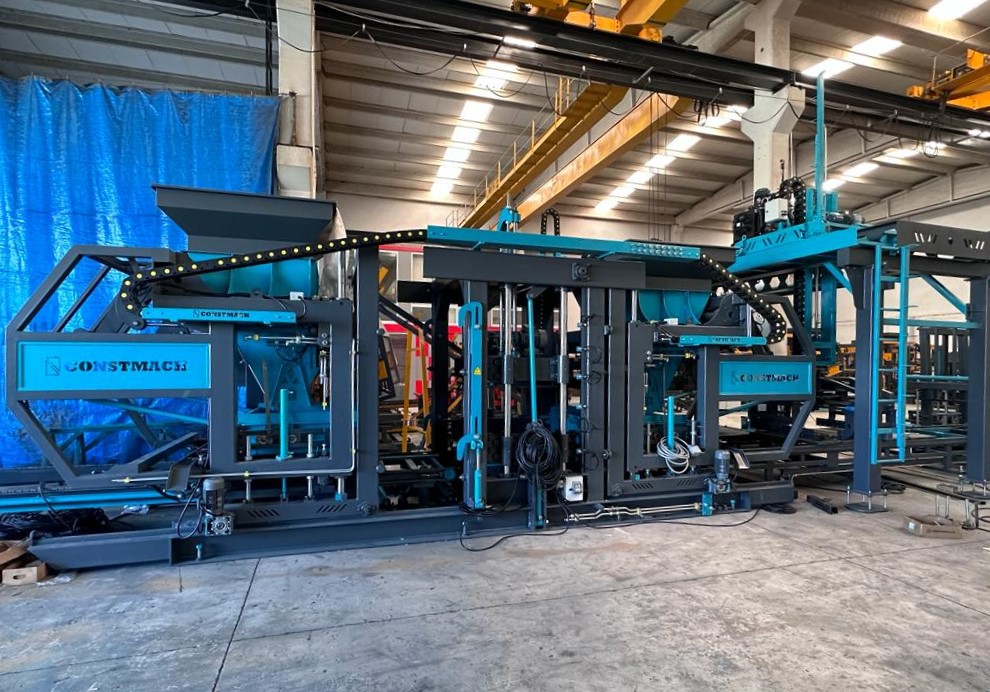

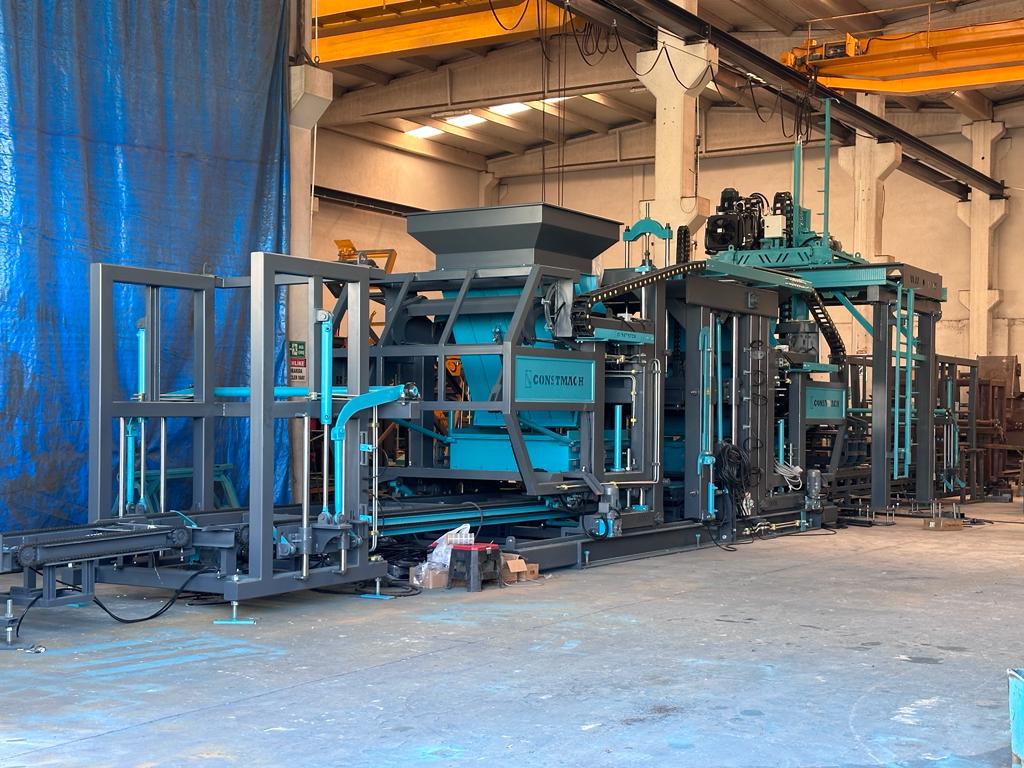

يمكنك فحص بعض صور المنتج المسمى BS-36 التي تم التقاطها في منشآتنا القائمة. للحصول على معلومات ومراجع مفصلة، يمكنك الاتصال بفريق المبيعات لدينا عن طريق الاتصال مرة أخرى أو ملء الطلب

ينقل

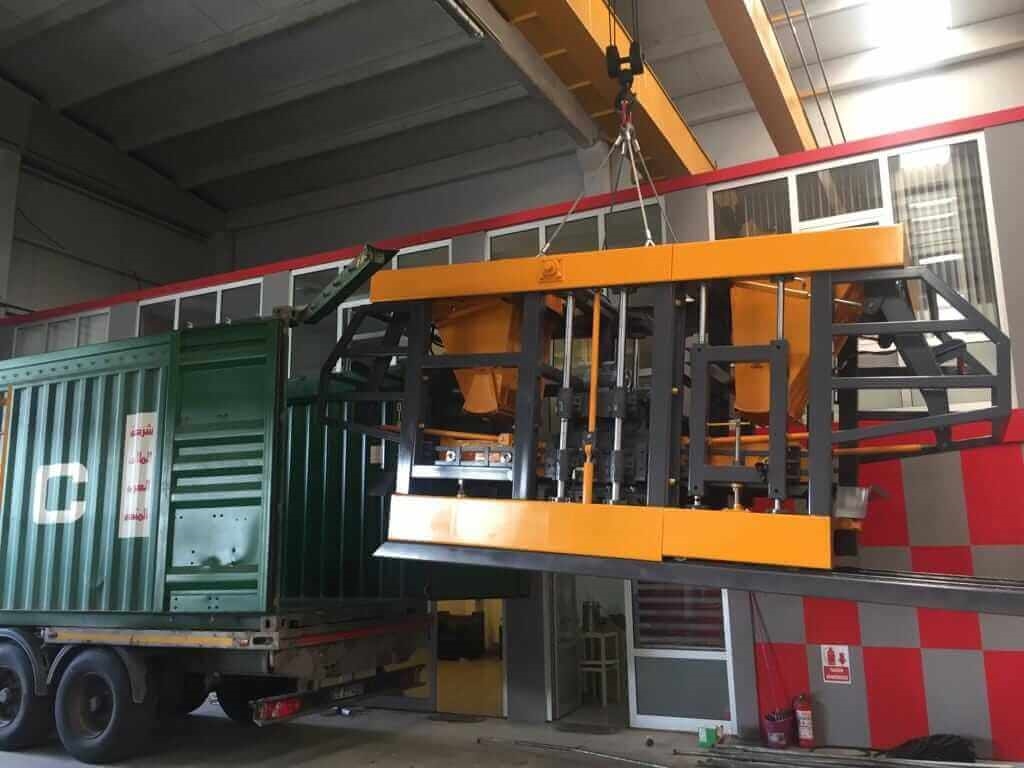

تقلل المعدات الصديقة للشحن الخاصة بمصانع بلوك الخرسانة لدينا من تكلفة النقل لعملائنا من خلال هيكلها المعياري وإتاحتها لشحنها داخل مقطورات وحاويات شاحنات مغلقة..

BS-36 فيديو

BS-36 التخطيط العام
